聚合物锂电池的安全与寿命保护

来源:聚合物锂电池 作者:聚合物锂电池  发布时间:2019-07-24 16:16:23  阅读数:1145

  聚合物锂电池的保护板,顾名思义,是用来保护电池不让损坏与延长电池的使用寿命。而且它只在电池出现极端问题的情况下作出稳定有效的保护防止出现意外。平时不应该动作,当然,监视工作是必须要的,就像我们的家用电器中的保险丝或保险开关一样。

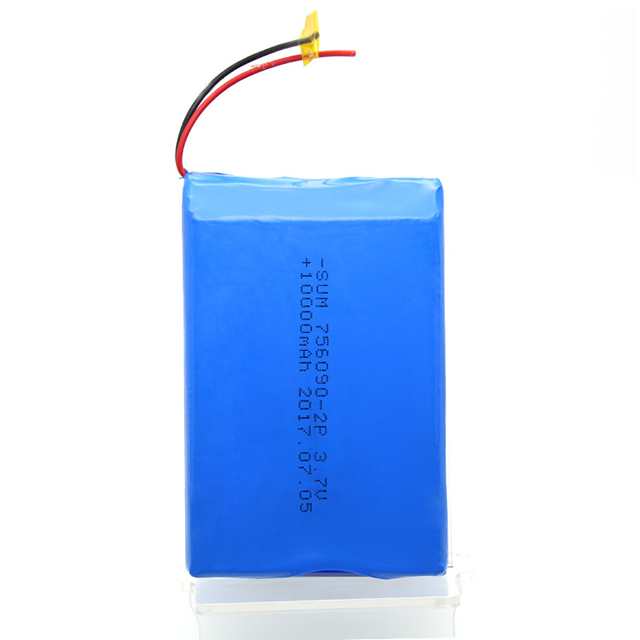

聚合物锂电池

  聚合物锂电池保护项目及注意事项

  一、聚合物锂电池电压保护

  过充,过放,这要根据聚合物锂电池的材料不同而有所改变,这点看似简单,但要细节上来看,还是有经验学问的。

  过充保护,在我们以往的单节电池保护电压都会高出电池充饱电压50~150mV。但是聚合物锂电池不一样,如果你要想延长电池寿命,你的保护电压就选择电池的充饱电压,甚至还要比此电压低一些。比如锰锂电池,可以选择4.18V~4.2V。因为它是多串数的,整个电池组的寿命容量主要是以容量最低的那颗电池以准,小容的总是在大电流高电压工作,所以衰减加快。而大容量每次都是轻充轻放,自然衰减要慢得多了。为了让小容量的电池也是轻充轻放,所以过充保护电压点不要选择太高。这个保护延时可以做到1S,防止脉冲的影响从而保护。

  过放保护,也是与电池的材料有关,如锰锂电池一般选择在2.8V~3.0V。尽量要比它单颗电池过放的电压稍高点。因为,在国内生产的电池,电池电压低于3.3V后,各颗电池的放电特性完全不一,因此是提前保护电池,这样对电池的寿命是一个很好的保护。总的来说就是尽量让每一颗电池都工作在轻充轻放下工作,一定是对聚合物锂电池的寿命是一个帮助。

  过放保护延滞时间,它要根据负载的不同而有所改变,比如电动工具类的,其启动电流一般都在10C以上,因此会在短时间内把聚合物锂电池的电压拉到过放电压点从而保护。此时无法让电池工作。

  MOS管的损坏主要是温度急剧升高,它的发热也是电流的大小及本身的内阻来决定的,当然小电流,对MOS没什么影响,但是大电流呢,这个就要好好做些处理了,在通过额定电流时,小电流10A以下,我们可以直接用电压来驱动MOS管。大电流,一定是要加驱动,给MOS足够大的驱动电流。以下在MOS管驱动有讲到工作电流,在设计的时候,MOS管上不能存在超过0.3W的功率。计算公式:I2*R/N。R为MOS的内阻,N为MOS的数量。如果功率超过,MOS会产生25度以上的温升,又因它们都是密封的,就算有散热片,长时间工作时,温度还是会上去,因为他没地方可散热。当然MOS管是没任何问题,问题是他产生热量会影响到电池,毕竟保护板是与电池放在一起的。

  二、聚合物锂电池过流保护(最大电流)

  此项是聚合物锂电池保护板必不可少的,非常关键的一个保护参数。保护电流的大小与MOS的功率息息相关,因此在设计时,要尽量给出MOS能力的余量。在布板的时候,电流检测点一定要选好位置,不能只接通就行,这需要经验值。一般建议接在检测电阻的中间端,还要注意电流检测端的干扰问题,因为它的信号很容易受到干扰。

  过流保护延时,它也是要根不同的产品做相应的调整。

  三、聚合物锂电池短路保护

  严格来讲,他是一个电压比较型的保护,也就是说是用电压的比较直接关断或驱动的,不要经过多余的处理。

  短路延时的设置也很关键,因为在聚合物锂电池中,输入滤波电容都是很大的,在接触时第一时间给电容充电,此时就相当于电池短路来给电容充电。

  四、聚合物锂电池温度保护

  一般在智能电池上都会用到,但往往它的完美总会带来另一方面的不足。我们主要是检测电池的温度来断开总开关保护电池本身或负载。如果是在一个恒定的环境条件下,当然不会有什么问题。由于电池的工作环境是不可控的,太多太复杂的变化,因此不好选择。如在北方的冬天,定在多少合适?又如夏天的南方地区,又定多少合适?显然范围太宽不可控的因素太多,仁者见仁,智者见智的去选择了。

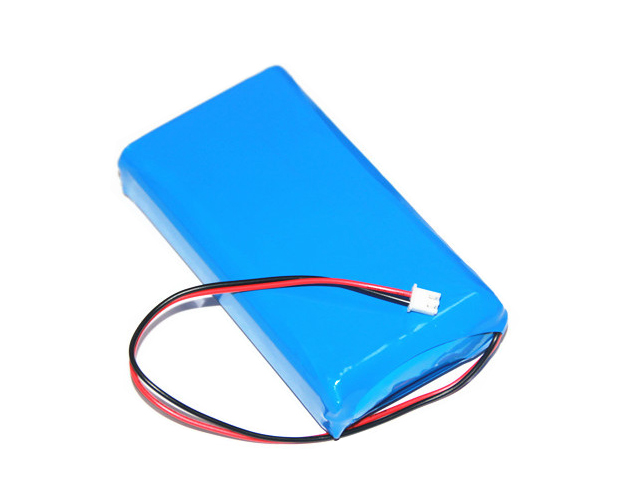

聚合物锂电池

  五、聚合物锂电池MOS保护

  主要是MOS的电压,电流与温度。当然就是牵扯到MOS管的选型了。MOS的耐压当然要超过电池组的电压,这是必须的。电流讲的是在通过额定电流时MOS管体上的温升了一般不超过25度的温升,个人经验值,只供参考。

  MOS的驱动,用低内阻大电流的MOS管,但为何还有蛮高的温度?这是MOS管的驱动部分没有做好,驱动MOS要有足够大的电流,具体多大的驱动电流,要根据功率MOS管的输入电容来定。因此,一般的过流与短路驱动都不能用芯片直接驱动,一定要外加。在大电流(超过50A)工作时,一定要做到多级多路驱动,才能保证MOS的同一时间同一电流正常打开与关闭。因为MOS管有一个输入电容, MOS管功率,电流越大,输入电容也就越大,如果没有足够的电流,不会在短时间做出完整的控制。尤其是电流超过50A时,电流设计上更要细化,一定要做到多级多路驱动控制。这样才能保证MOS的正常过流与短路保护。

  MOS电流平衡,主要讲的是多颗MOS并起来用时,要让每一颗MOS管通过的电流,打开与关闭时间都是一致的。这就要在画板方面入手了,它们的输入输出一定要对称,一定要保证每一个管子通过的电流是一致这才是目的。

  六、聚合物锂电池自耗电量

  这个参数对聚合物锂电池来说,自然是越小越好,最理想的状态是为零,但不可能做到这一点。就是因为人人都想把这个参数做小,有很多人的要求更低,甚至离谱,保护板上有芯片,它们是要工作的,可以做到很低,但是可靠性呢?应该是在性能可靠完全OK的情况下再来考量自耗电的问题。有些朋友也许进入了误区,自耗电分为整体的自耗电和每一串的自耗电。

  聚合物锂电池整体自耗电,如果在100~500uA都是没什么问题的,因为聚合物锂电池的容量本身就很大。如5AH的电池,放电500uA,要放多久,因此对整个电池组来讲是很微弱的。

  每串自耗电才最关键的,这个也不可能为零,当然也是在性能完全可行情况下进行,但有一点,每一串的自耗电量一定要一致,一般每一串的差别不能超过5uA。这点大家应该知道,如果每一串的自耗电不一时,那么在长时间搁置下,电池的容量一定会产生变化的。

  七、均衡

  均衡是此文章的论述的重点。目前最通用的均衡方式分为两种,一种就是耗能式的,另一种就是转能式的。

  A、耗能式均衡,主要是把多串电池中某节电池的电量或电压高的用电阻把多余的电能损耗掉。它也分如下三种。

  ①充电时时均衡,它主要是在充电时任何一颗电池的电压高出所有平均电压时,它就启动均衡,无论电池的电压在什么范围,它主要是应用在智能软件方案上。此方案的优点它能有更多的时间去做聚合物锂电池的电压均衡。

  ②电压定点均衡,就是把均衡启动定在一个电压点上,如锰锂电池,很多就定在4.2V开始均衡。这种方式只是在电池充电的末端进行,所以均衡时间较短,用处可想而知。

  ③静态自动均衡,它也可以在聚合物锂电池充电的过程中进行,也可以在放电时进行,更有特点的是,电池在静态搁置时,如果电压不一致时,它也在均衡着,直到电池的电压达到一致。但有人认为,电池都没工作了,为什么保护板还是在发热呢?

  以上三种方式都以是参考电压来实现均衡的。但是,电池电压高不一定代表容量就高,也许截然相反。详情以下论述。

  其优点就是成本低,设计简单,在聚合物锂电池电压不一致时能起到一定的作用,主要体现在电池长时间搁置自耗引起的电压不一致。理论上是有微弱的可行性。

  缺点,聚合物锂电池电路复杂,元件多,温度高,防静电差,故障率高。

  当新单体电池分容分压分内阻过后组成PACK,总会有各别的单体容量偏低,而往往容量最低的那颗单体,在充电的过程中电压一定是上升最快的,也是它最先到达启动均衡电压的,此时,大容量的单体还没达到电压点而没有启动均衡,小容量的确开始均衡了,这样每一次的循环工作,这颗小容量的单体一直处于饱充饱放的状态下工作,而它也是衰老最快的,同时内阻自然也会慢慢的比其它的单体增高,从而形成一个恶性循环,这是一个极大的弊端。

聚合物锂电池

  聚合物锂电池元件越多,故障率自然就高了。

  温度,可想而知,耗能式的,是想把所谓多余的电量用电阻以发热的形式来耗掉多余的电能,它确成了名副其实发热源。而高温对电芯本身来讲是非常致命的一个相当因素,它可能会让电池燃烧,也可能会引起聚合物锂电池爆炸。本来是在想尽一切办法去减少整个电池包的温度产生,而耗能均衡呢?同时它的温度高得惊人,大家可以去测试一下,当然是在全封闭的环境下。总的来说,它是一个发热体,热是电池的致命天敌。

  静电,个人设计保护板时,从来不用小功率的 MOS管,哪怕一颗都不用。因为本人在这一块吃过太多的亏了。就是MOS管的静电问题。先不说小MOS在工作的环境,就说在生产加工PCBA贴片时,如果车间的湿度低于60%,小MOS生产出来的不良率都会超过10%以上,然后再湿度调到80%。小MOS的不良率为零。可以试试。这要表明一个什么问题呢? 如果聚合物锂电池在北方的冬天,小MOS是否能通过,这需要时间来验证的。再有,MOS管的损坏只有短路,如果短路那可想而知,就意味着这组电池马上要损坏。更何况我们的均衡上的小MOS用得还不少呢。

  B、能量转移式均衡,它是让大容量的电池以储能的方式转移到小容量的电池,听起来感觉很智能很实用。它也分容量时时均衡与容量定点均衡。它是以检测电池的容量来做均衡的,但是好像没考虑到电池的电压。可以想想,以10AH的电池组为例,假如电池组中有一颗容量在10.1AH,一颗容量小点的在9.8AH,充电电流为2A,能量均衡电流为0.5A。这时10.1AH的要给小容量9.8AH的转能充电,而9.8AH的电池充电电流就是2A+0.5A=2.5A,这时9.8AH电池的充电电流就是2.5A,这时9.8AH的容量是补进去了,可是9.8AH 电池的电压会是多少呢?显然会比其它电池的上升得更快,如果到了充电末端,9.8AH的一定会大大提前过充保护,在每一次的充放电循环,小容量电池一直处在深充深放的状态。而其它电池是否有充饱,不确定因素太多。
