超全面介绍:锂离子电池的结构

来源:锂离子电池 作者:锂离子电池  发布时间:2019-08-19 17:20:10  阅读数:1176

  锂离子电池,也叫作锂电池?其实,很多朋友们对于锂电池和锂离子电池都是傻傻分不清,它们两者的区别在于,一个可以充电(锂离子电池),一个不可充电(锂电池)。今天,就来给大家全面介绍锂离子电池的结构,希望对锂电朋友们有所帮助。

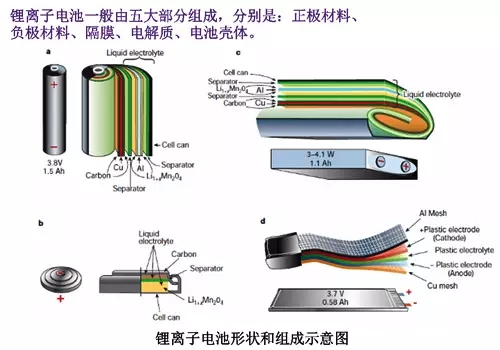

锂离子电池的结构

  锂离子电池是一种充电电池,它主要依靠锂离子在正极和负极之间移动来工作。在充放电过程中,Li+ 在两个电极之间往返嵌入和脱嵌:充电池时,Li+从正极脱嵌,经过电解质嵌入负极,负极处于富锂状态;放电时则相反。一般采用含有锂元素的材料作为电极的电池。是现代高性能电池的代表。

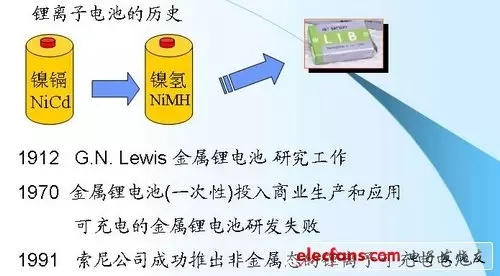

一、锂离子电池的历史

锂离子电池的历史

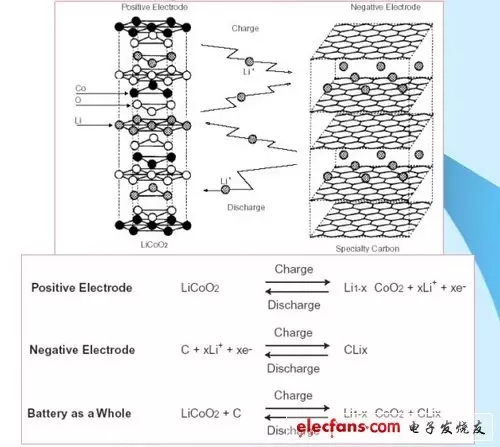

二、锂离子电池的电化学反应式

锂离子电池的电化学反应式

  现人俗称锂离子电池的这种可逆反应方式为摇篮式反应,充电时锂离子Li+从正极透过隔膜往负极跑。放电是反之。如此”摇摆”就形成了可充电的锂离子电池基本机理。

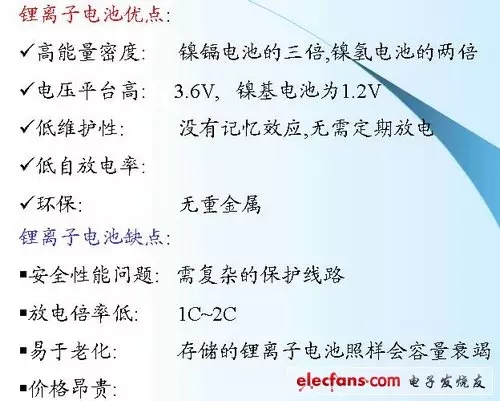

三、锂离子电池的优缺点简介

锂离子电池的优缺点

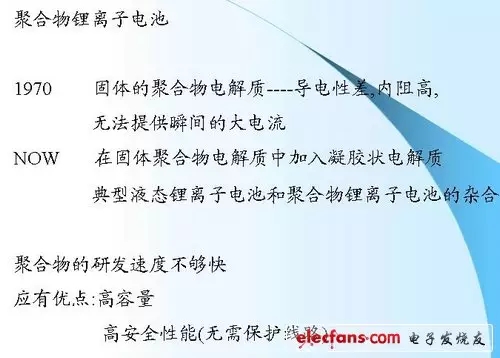

四、聚合物锂离子电池的历史

聚合物锂离子电池的历史

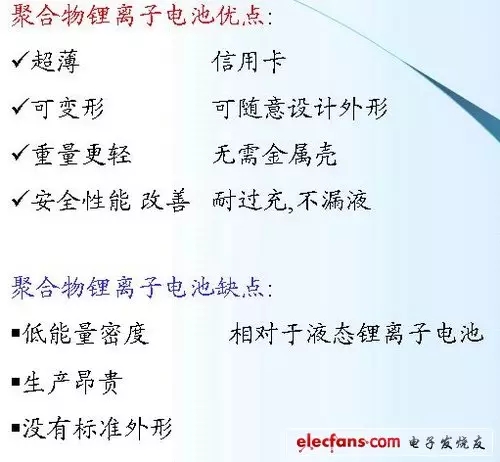

五、聚合物锂离子电池的优缺点

聚合物锂离子电池的优缺点

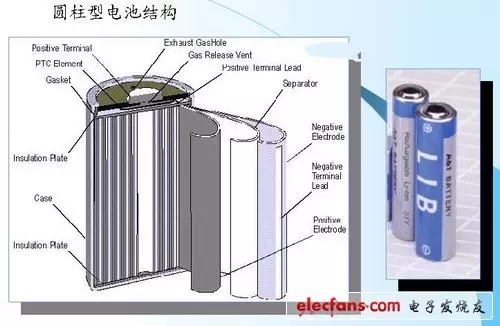

六、圆柱型锂离子电池的结构

圆柱型锂离子电池的结构

  此结构一般为液态锂离子电池所采用,也是最古老的结构之一,偶尔在较早的手机上还能找到它的影子,大多数用在笔记本电脑的电池组里面。

七、方形锂离子电池的结构

方形锂离子电池的结构

  应用较普遍的液态锂离子电池形态,广泛的应用在各个移动电子设备的电池组里面,特别是手机电池。图右面的是sanyo生产的UP383450,即3.8mm*34mm*50mm,标称容量已经达到650mAh。

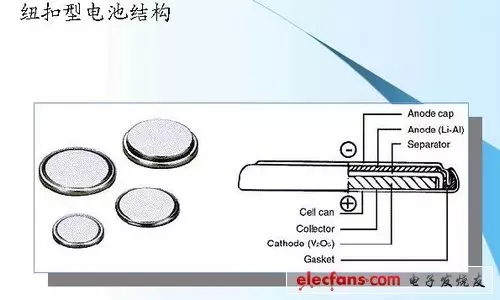

八、纽扣型锂离子电池的结构

纽扣型锂离子电池的结构

  此种可充电的锂离子电池不常见,容量不大,在几个到几十mAh之间,应用领域也不广泛。类似的产品都是采用一次性的锂电池或黄金电容。国内曾有锂电池厂家有类似产品,只见其介绍,未测试过,不知性能如何?

九、聚合物锂离子电池的结构

聚合物锂离子电池的结构

  这就是聚合物锂离子电池的典型结构,图中的结构称为卷绕式,也有层叠式的,其外面包裹上一层复合铝箔后基本形状就象右面的图片。(注右面的聚合物锂离子典型为sony生产的UP293559,即厚度为2.9mm,长宽为35mm*59mm,不算两个极耳的尺寸)
