锂电池组保护板到底有什么用?锂电池保护板原理介绍

来源:锂电池厂家   2019-11-09  阅读数:

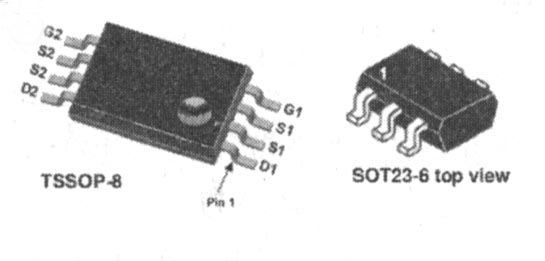

  锂电池保护板主要由维护IC(过压维护)和MOS管(过流维护)构成,是对串联锂电池组的充放电保护;锂电池保护板作用:有效地改善了串联充电方式下的充电效果,同时检测电池组中各个单体电池的过压、欠压、过流、短路、过温状态,保护并延长电池使用寿命。

  锂电池保护板,顾名思义就是保护锂电池用的,锂电池保护板的作用是保护电池不过放、不过充、不过流,还有就是输出短路保护。

锂电池保护板

  成品锂电池组成主要有两大部分,锂电池芯和保护板,锂电池芯主要由正极板、隔膜、负极板、电解液组成;正极板、隔膜、负极板缠绕或层叠,包装,灌注电解液,封装后即制成电芯。

锂电池保护板的类型:

1.从锂电池的过充过放功能来分

  倘若从锂电池的充放电的性能来分的话,保护板可以大致分为两种,一种是单项功能,也就是单向的对电池进行过充保护,或者对电池进行过放保护,另外一种就是双向保护了,同时具备过充功能和过放功能。双向的保护板在目前来说应用的广泛程度较单项保护板更大,更广。

2.从锂电池组的组合方式来分

  锂电池组的不同的串并联方式,也直接导致了锂电池保护板的不同,电池组大致可以分为串联和并联两大类,串联的电池组是为了提高整体的电压,并联的电池组则是为了提高整体的电容量。所以锂电池保护板也是根据电池组的的两种连接方式,从而分为两种。

锂电池保护板

3.从客户要求上

  锂电池保护板应用于各种领域方面,但是每个领域对于锂电池组的电压电流要求都不尽相同,也正是由于不同的参数要求,决定了锂电池保护板需要改变内部的元器件,来改变保护板的具体参数。

4.从板质上区分

  锂电池保护板的板材分为硬质的板,也就是俗称的硬板,这种板目前最为常用;相对的就是软板;还有单层板;对应的多层板;以及双层板;这就是最基础的五种板材,如果把这些板材通过不同的方式进组合,还会分为更多的种类。

锂电池保护板的特点及工作原理

  锂电池的保护功能通常由保护电路板和PTC协同完成,保护板由电子元件组成,在-40℃~+85℃的环境下时刻准确地监视电芯的电压和充放电回路的电流,并及时控制电流回路的通断;PTC的主要作用是在高温环境下进行保护,防止电池发生燃烧、爆炸等恶性事故。

  PTC是英文PosiTIvetemperature coefficient的缩写,意即正温度系数电阻(温度越高,阻值越大)。该元件可起过流保护作用,即防止电池高温放电和不安全的大电流充放电。PTC器件采用高分子材料聚合物,通过严格的工艺制成,由聚合物树醋基体及分布在里面的导电粒子组成。在正常情况下,导电粒子在树醋中构成导电通路,器件表现为低阻抗;当电路中有过流现象发生时,流经PTC的大电流产生的热量使聚合物树醋基体体积膨胀,因而切断导电粒子间的连接,从而对电路起到过流保护作用。当故障解除后,该元件可自动恢复到初始状态,保证电路正常工作。
