聚合物锂电池和18650锂电池拆解对比

来源:聚合物锂电池   2019-12-05  阅读数:

  聚合物锂电池和18650锂电池拆解对比。目前市面上我们常见的移动电源使用的电池电芯为锂离子电芯(18650电芯)和锂聚合物电芯,这两款电芯在安全性方面来说,锂聚合物电芯是要好于锂离子电芯的;而且在价格方面相差并不是很大,所以现在很多消费者都宁愿多花一点钱去购买聚合物电芯的电源,不仅充放电更放心,而且使用寿命也相对更久一些。

  由于锂电池厂家众多,市场上有很多电源都号称采用的是聚合物锂电池,内部的电芯也的确不是常见的那种18650电芯了,但是这样一块看起来机身纤薄,重量较轻的电池真的就是聚合物锂电池吗?下面,咱们就动手拆解一下这个聚合物锂电池。(注意:拆解电池是一件很危险的工作,操作不当可能会发生爆炸、燃烧等危险,非专业人员请勿拆解)

18650锂电池拆解

  韩国的三星电池在18650锂电池里面属于品质较好的产品,下面,咱们就以一节18650锂电池来进行拆解,通过观察它的内部结构,来简单了解一下18650锂电池的工作原理。

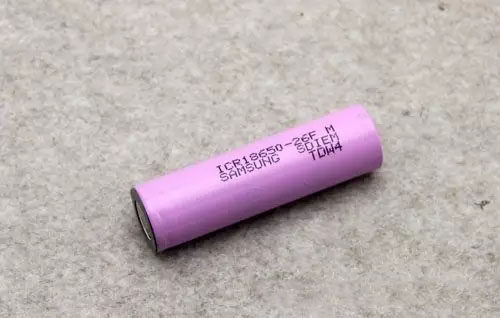

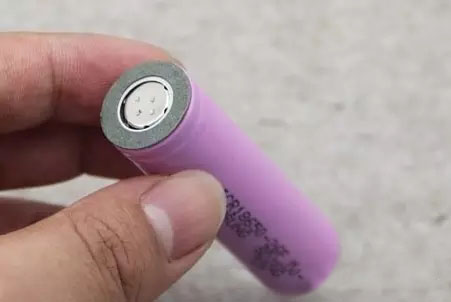

18650锂电池

18650锂电池

18650锂电池

18650锂电池

  18650锂电池最常见的形状就是上图所示这样的,类似5号电池,但是体积要比5号电池大出一圈。物如其名,18650锂电池的直径为18mm,长度为65mm,非常容易识别。出于安全考虑,在电池正极位置通常会加置一个灰色的绝缘片。

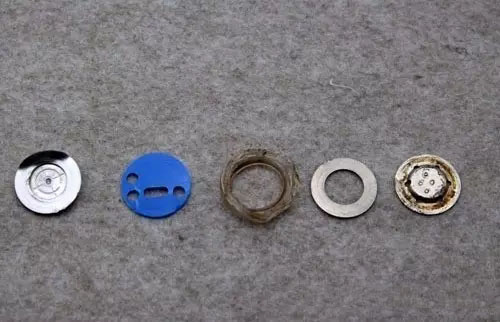

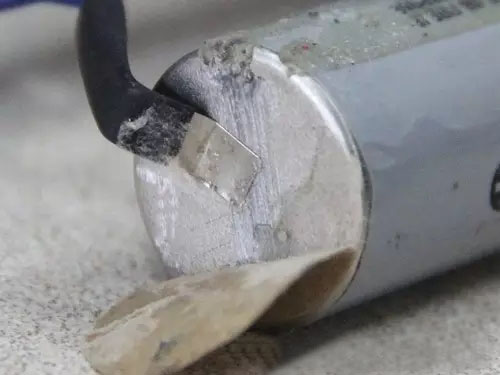

18650锂电池金属片

18650锂电池正负极上的金属片

18650锂电池正极

18650锂电池正极

18650锂电池正极

18650锂电池负极

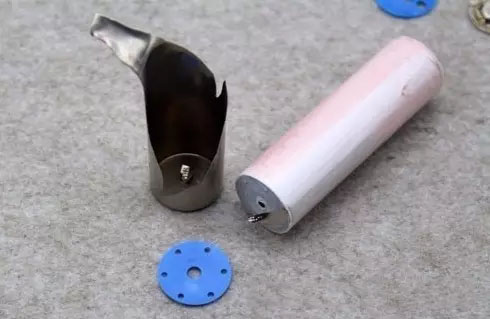

  将其拆开以后我们发现,圆柱型的18650锂电池使用全金属材质外壳,可以对内部物质起到较好的保护,而且能很好的防止出现漏液情况。内部为一卷薄膜,电芯两端分别设计正极和负极。内部的薄膜是一种经特殊成型的高分子薄膜,薄膜采用微孔结构设计,可以使得锂离子自由通过。

电解液

内部浸泡电解液

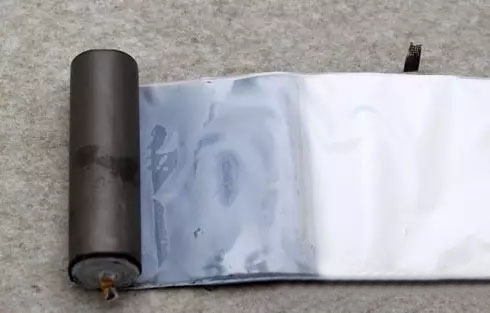

连接正极的薄膜

连接正极的薄膜

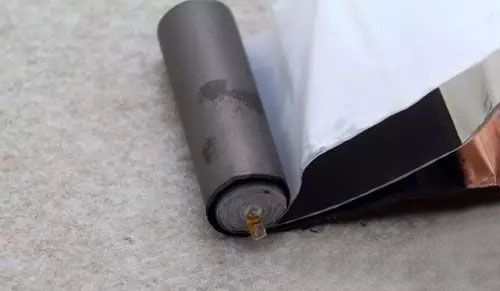

18650锂电池内部

18650锂电池内部

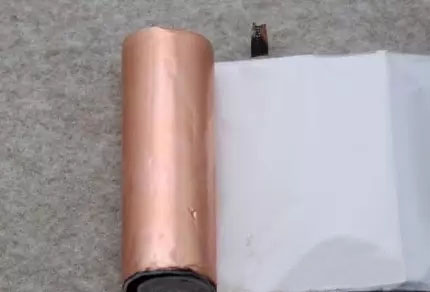

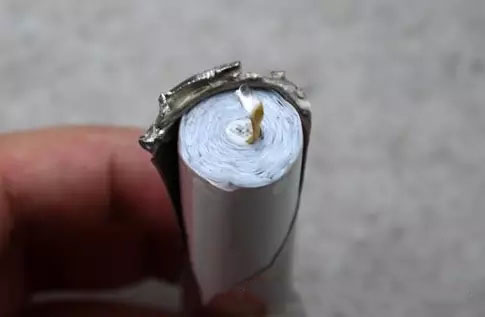

电芯负极

电芯负极

电芯负极

电芯负极

  连接电池正极和负极薄膜之间还专门夹杂一层白色的塑料薄膜,薄膜经过电解液浸泡,湿润但是水分并不大,挥发性特别好,有刺鼻气味。18650锂电池内部的电解液通常使用的是六氟磷酸锂的碳酸脂类溶剂,锂离子电池的充放电过程简而言之,就是锂离子嵌入和脱嵌的过程。嵌入的锂离子的多寡,直接影响锂电池的容量大小。

  通过上面的拆解我们可以发现,18650锂电池是由:外壳、正极、负极、薄膜和电解质五部分组成的,它们各司其职,以确保用户正常充放电使用。

聚合物锂电池拆解

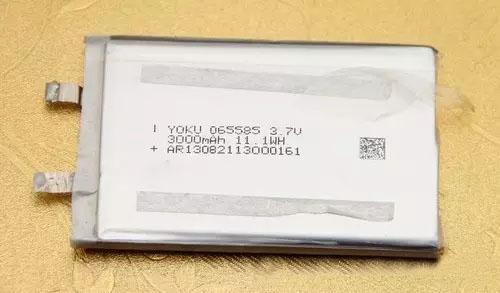

  拆完18650锂电池,我们再来看一下准备好的这一块聚合物锂电池。从外观上看,这款电芯整体纤薄,为长方形扁状形态,外面包裹有银色绝缘保护层,整体封闭严密。接下来,我们来将其拆解一下。

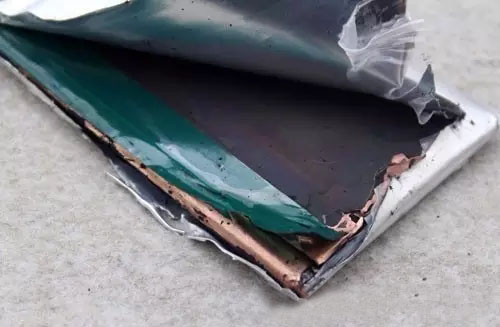

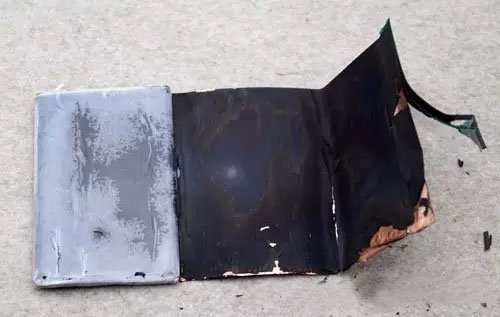

聚合物锂电池内部结构

  将外面的绝缘保护层打开以后,我们可以发现,里面是一块湿润的块状物质,继续将其打开,发现这也是由一层一层的薄膜组成的。同样,这块物质散发着很刺鼻的气味。

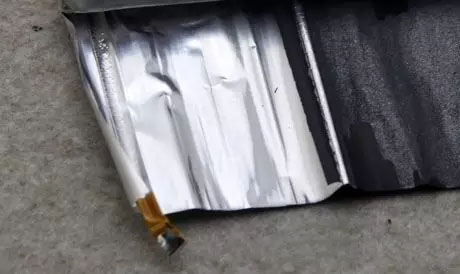

聚合物锂电池内部

聚合物锂电池内部

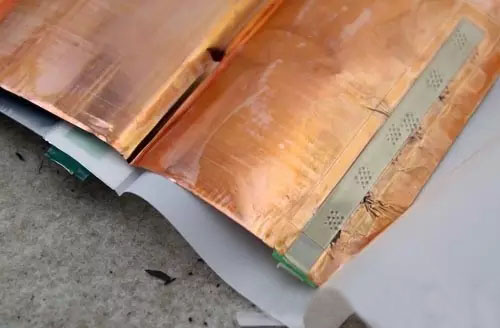

电芯两极

电芯两极

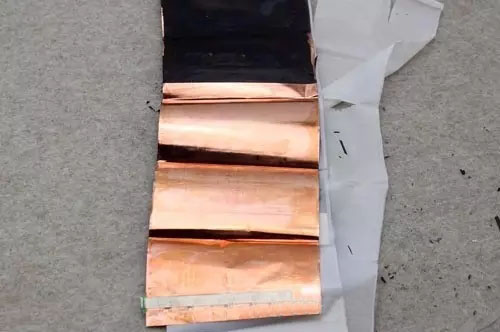

薄膜

薄膜

  将内部的薄膜全部打开后,电芯的两极分别连接在两层酷似铜箔的薄膜上,在薄膜之间为一层白色的塑料薄膜。看到这里相信大家可以得出结论了,这块“聚合物”电芯也是由:绝缘外壳、正极、负极、电解液质和薄膜组成的。除了外壳和形状之外,这块电池与普通的18650锂电池没有任何区别。真正的聚合物锂电池,内部使用的是固体电解质,这个的区别是非常明显的。

软包锂离子电池登场

  通过上面的两个拆解,大家可以看到,其实现在市面上很多号称使用了聚合物锂电池的产品,其实使用的只是外形酷似聚合物锂电拆的18650锂电池。对于这类电池,我们称其为软包锂电池。软包锂电池相对于18650锂电池来说,拥有更纤薄、更美观等特点,在安全性方面其实并没有得到太多提升。

软包锂电池

软包锂电池

  大家还需要了解到的一点就是,在正常使用过程中,发生爆炸的18650锂电池一般都是劣质电芯,正规的锂离子电池的安全性其实还是比较不错的。能引起锂电池爆炸的原因主要还是,质量不过关的电芯在使用过程中容易出现内部短路,当出现内部短路之后,会在短时间内产生高温高压气体,来不及通过排气阀释放出去的时候就会发生爆炸。在这方面,软包锂电池的表现还是非常不错的,相较于金属壳更容易将气体排放出去,而且即使发生爆炸,威力也会小很多。

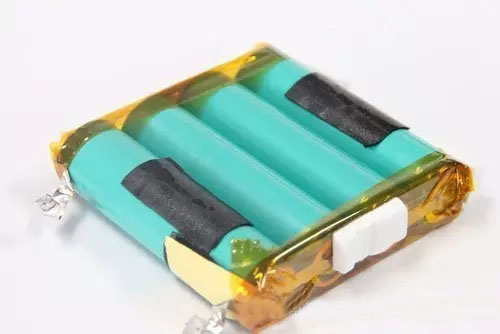

低价三无电芯

低价三无电芯

使用多次的拆机电芯

使用多次的拆机电芯

  消费者们在购买的时候,切忌购买一些没有品牌、价格远低于市场价格的产品,因为锂电池也都是有着自己的实际成品计算的,那些价格低廉到令人惊讶的产品,很有可能就采用了一些三无电芯、回收电芯或者废弃电芯,这样的电芯绝地存在很严重的安全隐患,而且使用寿命方面也得不到保障。建议大家一定要选购正规厂商使用的电芯,安全品质比较有保障,只要大家正确使用,基本上都是安全放心的。
