使用锂电池简单制作手电
用了一个星期的时间,做了一个锂电池手电,与大家分享。
材料:绿箭口香糖铁罐
废旧光盘
5V转4.2V锂电池充电器
自锁开关
USB插头
高亮LED和电阻
电源座和配套的插头
工具:电烙铁
电钻
热熔胶枪
剪刀
强力胶

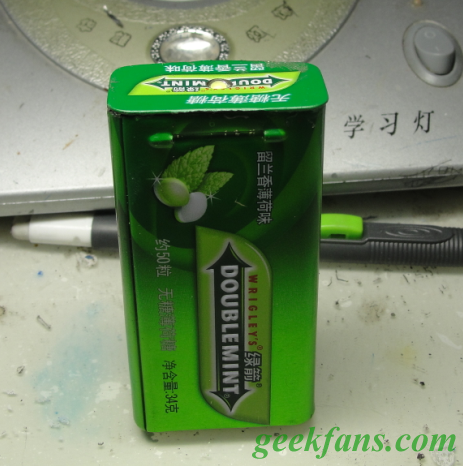

首先将铁罐底部的铁片敲出
(本打算在底部钻孔,后发现无法安装电源座)
然后用剪刀在光盘上剪一个大小相同的塑料片,保证能刚好放入罐内接着在塑料片上钻两个孔,大小与电源座和自锁开关的按钮相同。用电烙铁将电池、5V转4.2V锂电池充电器、电源座、自锁开关、高亮LED和电阻焊接起来,将指示灯用导线引出。
再将电源座和自锁开关固定在塑料片上,用热熔胶加固,并做好绝缘(技术不好,请勿喷)

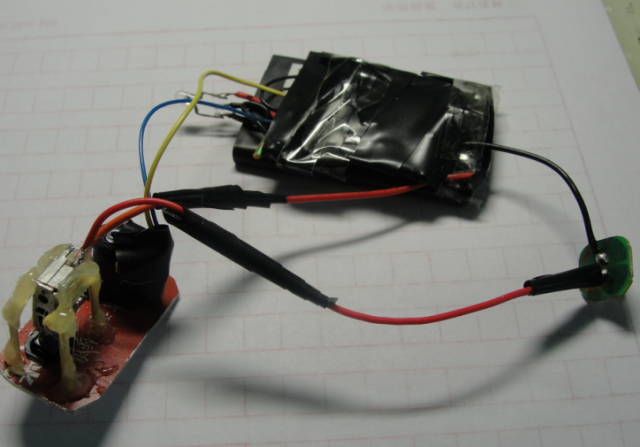

总图:

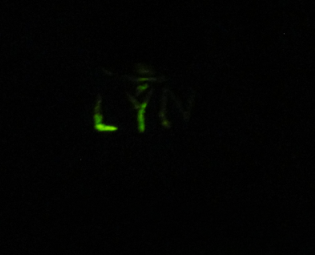

(在塑料片有文字的一面刻上自己独特的符号,用热熔胶将电源指示灯固定在其上,有很独特的效果,注意符号为镜像)
在组装前,将铁罐挫掉一圈,否则无法放入,在铁盖出钻一个与LED大小相等的孔(原计划加一个反光杯,结果空间问题,无法放入,只好放弃)然后用强力胶粘住。

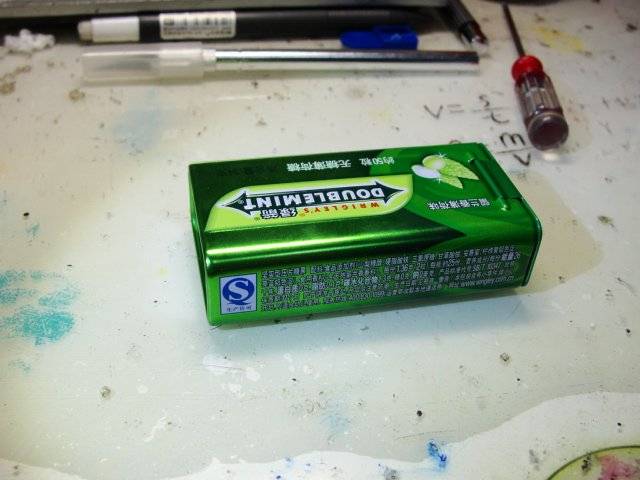

拼装好后就是这个样子:

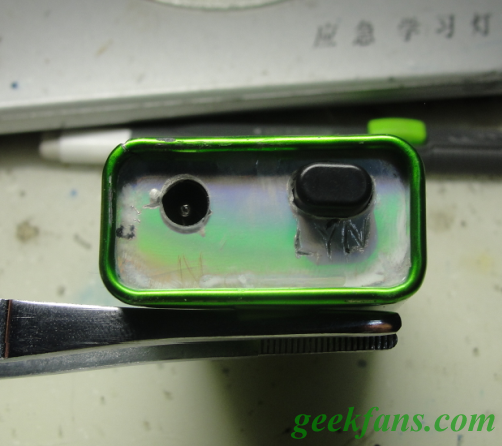

底部:
充电时:
(技术烂,没有处理好)

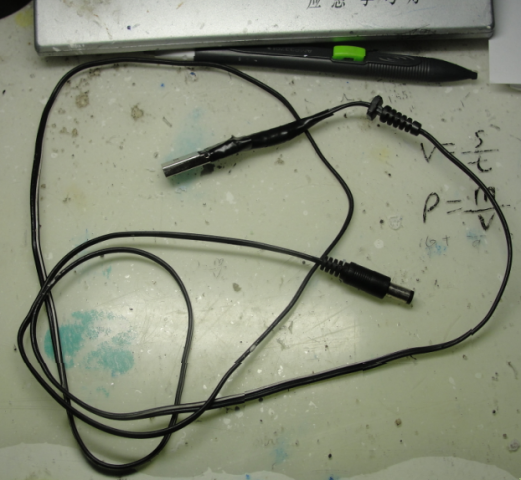

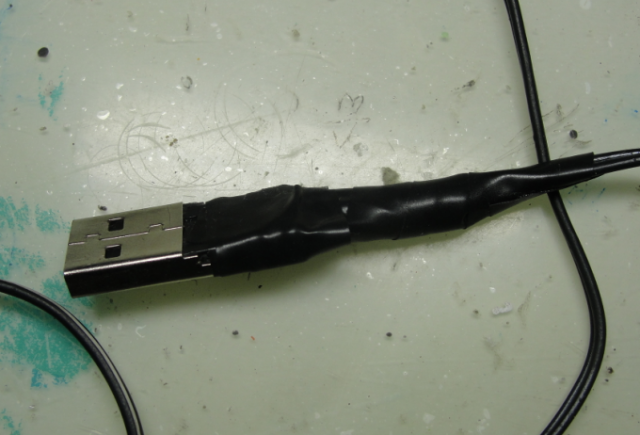

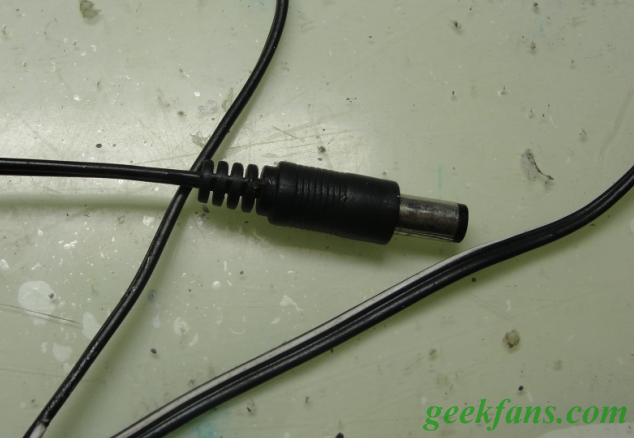

顺便上传几张充电线的图片(充电线的制作很简单,只需将插头和USB连起即可)
