锂电池极片涂布工艺介绍，好好看，好好学！

　　对于锂电池厂家来说，锂电池的生产可是一门工艺。锂电池的应用领域越来越广，市场需求不断增大，因此，许多锂电池厂家也就如雨后春笋一般涌现出来，很多都没有掌握“核心科技”。

　　锂电池在生产过程中，极片生产完成后，采用卷绕或者叠片方式将正、负极极片和隔膜组装制造形成基本的电芯。随后，一般会对电芯进行热压整形。敲黑板了！下面简单介绍一下锂电池极片涂布工艺，好好看，好好学。

　　锂电池是一类由锂金属或锂合金为负极材料、使用非水电解质溶液的电池。由于锂金属的化学特性非常活泼，使得锂金属的加工、保存、使用，对环境要求非常高。现在锂电池已经成为了主流。那么它的制造过程备受关注。锂电池的生产制造，是由一个个工艺步骤严密联络起来的过程。整体来说，锂电池的生产包括极片制造工艺、电池组装工艺以及最后的注液、预充、化成、老化工艺。

　　锂电池极片涂布工艺：

　　一、涂布的意义

　　浆料涂覆是继制备浆料完成后的下一道工序，此工序主要目的是将稳定性好、粘度好、流动性好的浆料均匀地涂覆在正负极集流体上。极片涂布对锂电池具有重要的意义，主要体现在以下几点：

　　1.对成品电池容量具有重要意义

　　在涂布过程中，若极片前、中、后三段位置正负极浆料涂层厚度不一致，则容易引起电池容量过低、过高，更易在电池循环过程中形成析锂，影响电池寿命。

　　2.对电池的安全性和性能有重要意义

　　涂布之前要做好5S工作，确保涂布过程中没有颗粒、杂物、粉尘等混入极片中，如果混入杂物会引起电池内部微短路，严重时导致电池起火爆炸。电池厂比较忌讳的是一批电池中，容量差异、循环寿命差异较大，所以在极片涂布过程中要保证极片前后参数一致。

　　3.对电池寿命有重要意义

　　浆料涂覆前后差异大、极片混入粉尘、极片左右厚度不均匀等等，都关系到电池电化学性能的优劣。

　　二、涂布工艺对锂电池性能的影响

　　极片涂布一般是指将搅拌均匀的浆料均匀地涂覆在集流体上，并将浆料中的有机溶剂进行烘干的一种工艺。涂布的效果对电池容量、内阻、循环寿命以及安全性有重要影响，保证极片均匀涂布。涂布方式的选择和控制参数对锂离子电池性能的有重要影响，主要表现在：

　　1.涂布干燥温度控制：若涂布时干燥温度过低，则不能保证极片完全干燥，若温度过高，则可能因为极片内部的有机溶剂蒸发太快，极片表面涂层出现龟裂、脱落等现象；

　　2.涂布面密度：若涂布面密度太小，则电池容量可能达不到标称容量，若涂布面密度太大，则容易造成配料浪费，严重时如果出现正极容量过量，由于锂的析出形成锂枝晶刺穿电池隔膜发生短路，引发安全隐患；

　　3.涂布尺寸大小：涂布尺寸过小或者过大可能导致电池内部正极不能完全被负极包住，在充电过程中，锂离子从正极嵌出来，移动到没有被负极完全包住的电解液中，正极实际容量不能高效发挥，严重的时候，在电池内部会形成锂枝晶，容易刺穿隔膜导致电池内部电路；

　　4.涂布厚度：涂布厚度太薄或者太厚会对后续的极片轧制工艺产生影响，不能保证电池极片的性能一致性。

　　另外极片涂布对电池的安全性有重要意义。涂布之前要做好5S工作，确保涂布过程中没有颗粒、杂物、粉尘等混入极片中，如果混入杂物会引起电池内部微短路，严重时导致电池起火爆炸。

　　三、涂布的方式

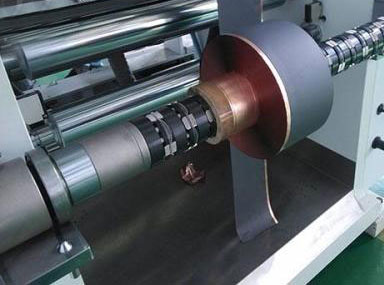

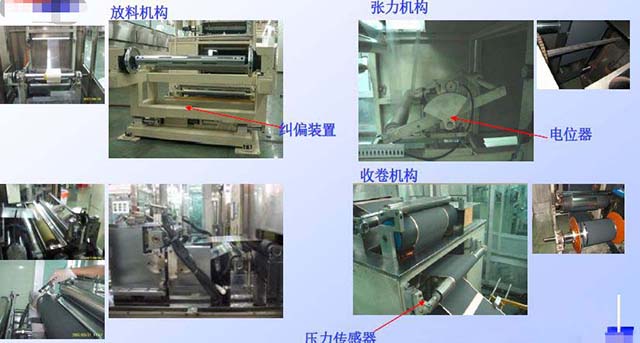

　　据了解，涂布设备主要由收放卷单元、供料单元、张力控制系统、涂布机头、烘箱等部分组成。涂布可以分为转移式涂布和挤出式涂布两种。

　　1.转移式涂布

　　涂辊转动带动浆料，通过调整刮刀间隙来调节浆料转移量，并利用背辊或涂辊的转动将浆料转移到基材上，按工艺要求，控制涂布层的厚度以达到重量要求，同时，通过干燥加热除去平铺于基材上的浆料中的溶剂，使固体物质很好地粘结于基材上。其优点是对浆料粘度要求不高，容易调节涂布参数，无堵料等，不足之处在对于动力电池来说涂布精度较差，无法保证极片的一致性。浆料在辊间暴露于空气中，对浆料的性质有部分影响。

　　2.挤出式涂布

　　上料系统将涂料输送给螺杆泵，再将浆料动力输送至挤出头中，通过挤出形式将浆料制成液膜后涂布至移动的集流体上，经过干燥后形成质地均一的涂层，如图所示。其优点是涂膜后极片非常均匀且精度高，涂层边缘平整度高，密闭操作系统，不受异物影响，适合量产。其不足之处在于设备精度要求高，维护保养要求高，浆料粘度范围要求高，变换规格时需要更换新的垫片。

　　四、涂布中注意的问题

　　1.点状缺陷

　　涂布过程中，浆料内部气泡喷涂在极片上，经过烘箱烘干时，气泡破裂，在极片上形成白色圆斑。此处活物质涂层较薄，在电池充放电过程中也最易造成微短路。极片中有异物存在时，颗粒周围涂膜处是低表面张力区域，液膜向周围呈发射状迁移，形成点状缺陷。防止出现此类缺陷的手段主要有：控制操作环境、优化浆料搅拌、控制涂布速度、保证基材干净。

　　2.厚边缺陷

　　极片在辊压过程中，厚边承受更大的压力，不仅造成极片在横向密度上不同，也会造成厚边处活物质颗粒被碾碎。存在厚边缺陷的极片经过压制后，会出现较严重的翘曲现象，对后续的分切、卷绕过程中也会有很大的影响。厚边处活物质颗粒被碾碎后，在充放电过程中锂离子和电子的传输路径变远，则会导致电池内阻增大极化加深，会影响电池的使用寿命和安全。

　　锂电池极片涂布工艺主要目的是将稳定性好、粘度好、流动性好的浆料均匀地涂覆在正负极集流体上。极片涂布对锂离子电池的容量、一致性、安全性等的具有重要的意义。但是由于它的均匀性的控制有非常大的难度，只有极少锂电池厂家能处理好。而当生产批量（即涂布长度）增加时，这可能成为更大的难点或挑战。

本文链接：https://www.nxebattery.com{dede:field.arcurl/}

诺信新闻,诺信公司新闻,锂电池行业新闻,展会新闻
